TM3/M3A O-ring مکینیکل مہر Burgmann M3N مہر کی جگہ لے لے
TM3/M3A مکینیکل سیل
کی تبدیلی:Burgmann M3N مہر
آپریشنل حالات:
درجہ حرارت: -20 ℃ سے +180 ℃
دباؤ: ≤1.0MPa
رفتار: ≤15m/s
نشست کی قسم:
معیاری: G9
متبادل: G6، G4، G13
مواد:
اسٹیشنری رنگ: کاربن، سلیکن کاربائیڈ
روٹری رنگ: سیرامک، سلکان کاربائڈ
ثانوی مہر: NBR، EPDM، Viton
بہار اور دھاتی حصے: اسٹیل
درخواستیں:
صاف پانی،
سیوریج کا پانی
تیل اور دیگر معتدل corrosive سیال

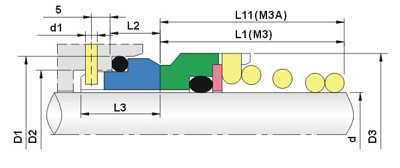

| d | D3 | D2 | D1 | d1 | L1 | ایل 11 | L2 | L3 |
| 10 | 19 | 17 | 21 | 3 | 15.5 | 15.5 | 10 | 17.5 |
| 12 | 21 | 19 | 23 | 3 | 16 | 15.5 | 10 | 17.5 |
| 14 | 23 | 21 | 25 | 3 | 16.5 | 15.5 | 10 | 17.5 |
| 16 | 26 | 23 | 27 | 3 | 18 | 17.5 | 10 | 17.5 |
| 18 | 29 | 27 | 33 | 3 | 19.5 | 18.5 | 11.5 | 19.5 |
| 20 | 31 | 29 | 35 | 3 | 22 | 20 | 11.5 | 19.5 |
| 22 | 33 | 31 | 37 | 3 | 21.5 | 21.5 | 11.5 | 19.5 |
| 24 | 35 | 33 | 39 | 3 | 23.5 | 23 | 11.5 | 19.5 |
| 25 | 36 | 34 | 40 | 3 | 26.5 | 24.5 | 11.5 | 19.5 |
| 28 | 40 | 37 | 43 | 3 | 26.5 | 24.5 | 11.5 | 19.5 |
| 30 | 43 | 39 | 45 | 3 | 26.5 | 24.5 | 11.5 | 19.5 |
| 32 | 46 | 42 | 48 | 3 | 28.5 | 28 | 11.5 | 19.5 |
| 33 | 47 | 42 | 48 | 3 | 28.5 | - | 11.5 | 19.5 |
| 35 | 49 | 44 | 50 | 3 | 28.5 | 28 | 11.5 | 19.5 |
| 38 | 53 | 49 | 56 | 4 | 33.5 | 31 | 14 | 22 |
| 40 | 56 | 51 | 58 | 4 | 36 | 34 | 14 | 22 |
| 43 | 59 | 54 | 61 | 4 | 38.5 | 一 | 14 | 22 |
| 45 | 61 | 56 | 63 | 4 | 39.5 | 36.5 | 14 | 22 |
| 48 | 64 | 59 | 66 | 4 | 46 | 42 | 14 | 22 |
| 50 | 66 | 62 | 70 | 4 | 45 | 43 | 15 | 23 |
| 53 | 69 | 65 | 73 | 4 | 47 | - | 15 | 23 |
| 55 | 71 | 67 | 75 | 4 | 49 | 47 | 15 | 23 |
| 58 | 76 | 70 | 78 | 4 | 55 | 50 | 15 | 23 |
| 60 | 78 | 72 | 80 | 4 | 55 | 51 | 15 | 23 |
| 63 | 83 | 75 | 83 | 4 | 55 | - | 15 | 23 |
| 65 | 84 | 77 | 85 | 4 | 55 | 52 | 15 | 23 |
| 68 | 88 | 81 | 90 | 4 | 55 | 53 | 18 | 26 |
| 70 | 90 | 83 | 92 | 4 | 57 | 54 | 18 | 26 |
| 75 | 98 | 88 | 97 | 4 | 62 | 55 | 18 | 26 |
| 80 | 100 | 95 | 105 | 4 | 61.8 | 58 | 18.2 | 26.2 |
